Установка получения питьевой воды

1. Назначение установок

Установки предназначены для получения питьевой воды. Очищенная вода высокого качества соответствует требованиями СанПиН 2.1.4.1074-01 «Питьевая вода».

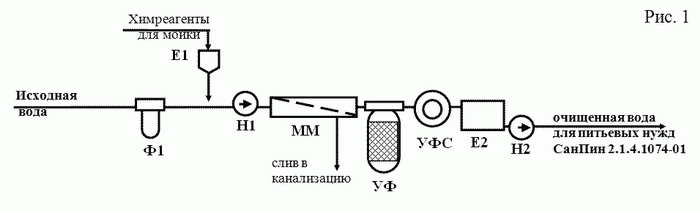

2. Принципиальная технологическая схема

Принципиальная технологическая схема

Исходная вода из водопроводной сети под давлением не менее 0,2 МПа подаётся на фильтр предварительной очистки Ф1 для удаления взвешенных частиц размером более 20 мкм. Далее вода поступает на всасывающую линию высоконапорного насоса Н1 и под давлением до 1,4 МПа подается на мембранный модуль ММ, укомплектованный нанофильтрационными рулонными мембранными элементами.

Под действием давления происходит разделение потока на две части:

фильтрат (пермеат) – поток воды (около 70 % от исходного), прошедший через мембрану глубоко очищенный от растворенных примесей обессоленный и умягчённый, практически полностью очищенный от взвешенных, коллоидных частиц, болезнетворных микроорганизмов; концентрат – поток воды (около 30 % от исходного), обогащенный солями и другими примесями, который направляется на слив в канализацию.

Очищенная до требуемых параметров питьевая вода через угольный фильтр направляется на использование в накопительную емкость Е2. Раздача воды производится с помощью насоса Н2 через ультрафиолетовый стерилизатор УФС.

Один – два раза в месяц мембраны подвергаются химической мойке раствором триполифосфата натрия и лимонной кислоты.



3. Автоматизация установки

Установка работает в автоматическом режиме «включение-выключение» в зависимости от количества воды в накопительной ёмкости Е2 и снабжена необходимой системой КИП и А.



4. Технико-экономические характеристики

Производительность установки:
  • по исходной воде, не более
  • по очищенной воде, не менее
л/час
л/час
300
200
700
500
1 400
1 000
3 000
2 000
7 200
5 000
14 300
10 000
Степень использования воды, не более % 70,0
Установленная мощность, не более кВт 1,5 1,8 2,2 3,0 7,5 11,0
Рабочее давление, не более МПа 1,4
Габаритные размеры мембранного модуля м. 1,2*
0,6*
1,4
1,3*
0,6
1,6
3,0*
0,7*
1,3
3,0*
0,7*
1,3
3,3*
1,0*
1,7
5,0*
1,1*
1,8
Количество мембранных элементов шт./
диам.
1/
d100
2/
d100
4/
d100
8/
d100
5/
d200
10/
d200
Гарантийный срок службы мембранных элементов лет 1
Срок службы мембранных элементов лет 4
Расход реагентов на мойку мембранных элементов:
  • триполифосфат натрия
  • лимонная кислота
кг/год
кг/год
4,0
4,0
8,0
8,0
16,0
16,0
32,0
32,0
80,0
80,0
160,0
160,0
Объем накопительной емкости м3 0,5 1,0 1,6 3,0 8,0 14,5
Производительность УФС м3/час до 0,5 до 1 до 2 до 4 до 10 до 15
Раздаточный насос (напор/подача) м/
м3/час
20/ 0,5 20/ 1 20/ 2 20/ 4 20/ 10 20/ 15

5. Комплектность поставки

  • фильтр предварительной механической очистки
  • высоконапорный насос
  • нанофильтрационный мембранный модуль
  • узел мойки мембран (ёмкость для моющих растворов с месячным запасом триполифосфата натрия и лимонной кислоты)
  • угольный фильтр УФ, импрегнированным серебром. При этом вода приобретает необходимые органолептические свойства, соответствующие питьевой воде. Периодически (не реже 1 раза в год) активированный уголь подвергается замене. В установках, производительность которых менее 1 м3/час, используются картриджные фильтры.
  • ультрафиолетовый стерилизатор УФС для предотвращения вторичного биопоражения воды и обеззараживания перед подачей потребителю
  • накопительная емкость Е2 (гидропневмоаккумулятор)
  • насос для подачи воды Н2
  • трубопроводы, запорная арматура, система КИП и А.
  • техническая документация
