Фильтр-прессы "Envietes"

Преимущества фильтр-прессов "Envietes":

  • высокий процент содержания сухого вещества в обезвоженном шламе благодаря высокому давлению фильтровании
  • высокая адаптация к фильтруемой среде
  • низкое энергопотребление при эксплуатации
  • возможность промывки фильтр-прессного коржа
  • чистота фильтрата
  • низкий расход коагулянтов, флокулянтов

Конечный продукт процесса обезвоживания на фильтр-прессе - фильтр-прессный корж плотной консистенции представлен на рисунке:

фильтр-прессный корж плотной консистенции фильтр-прессный корж плотной консистенции Конечный продукт процесса обезвоживания на фильтр-прессе

Основные области применения фильтр-прессов:

  • Очистка промышленных сточных вод
  • Очистка коммунальных сточных вод
  • Производство и подготовка технической и питьевой воды
  • Станции нейтрализации
  • Переработка сырья и минералов
  • Химическая промышленность (производство химикатов)
  • Металлургическая промышленность
  • Пищевая промышленность
  • Фармацевтическая промышленность

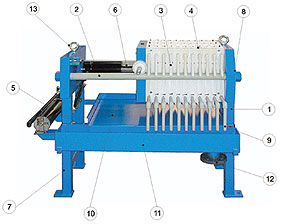

Фильтр-пресс Envietes. Основные части фильтр-пресса.

Размер пресса характеризуется количеством фильтровальных плит и длиной их грани, которая определяет формат пресса. Готовы поставить фильтр-прессы "Envietes" с размерами плит от 400 х 400 мм до 1500 х 1500 мм.

Основные части фильтр-пресса:

  1. Рама фильтр-пресса
  2. Стяжной винт рамы
  3. Фильтровальная плита
  4. Фильтровальная салфетка
  5. Гидравлический насос
  6. Гидравлический цилиндр
  7. Ножка фильтр-пресса
  8. Подача суспензии для обезвоживания
  9. Выход фильтрата
  10. Водосточное отверстие
  11. Желоб для сбора фильтрата
  12. Фланец для отвода фильтрата
  13. Петли для манипуляции

Рама образует несущую конструкцию для всего оборудования. К ней подвешены фильтровальные плиты и она укрепляет фильтр-пресс при воздействии на него большой силовой нагрузки во время рабочего цикла. Фильтровальные плиты создают рабочую зону фильтр-пресса - систему закрытых фильтровальных камер. Край плиты толще, чем её углублённая внутренняя часть и таким образом создаёт поверхность соприкосновения с соседней плитой. Фильтровальную камеру образуют две соседние плиты, толщина камеры определяется суммой их углублений. Фильтровальные плиты покрыты фильтровальными салфетками. Осушаемая суспензия подаётся через подводящее отверстие, которое проходит сквозь всё соединение плит и салфеток. Под давлением жидкость равномерно заполняет все камеры, фильтрат проходит сквозь салфетки и отводится по каналам, просверленным в плитах. В течении всей фильтрации пакет плит плотно сжат с помощью гидравлического агрегата. Это предохраняет от утечки суспензии из фильтровальных камер даже при высоком давлении фильтрации.

По желанию заказчика или, если это будет необходимо, с точки зрения технологии фильтр-прессы можно оснастить целым рядом дополнительного оборудования и принадлежностей.

В комплекте с поставкой нашего оборудования гарантируем передачу рабочей документации, обучение обслуживающего и сервисного персонала, гарантийный и послегарантийный сервис и техническую помощь.

Конструктивные варианты и основные технические характеристики

С боковой подвеской плит
С верхней подвеской плит

В зависимости от вида фильтровальных плит:

  • Рамные (рама и плита отдельно)
  • Камерные
  • Мембранные (камерно-мембранные)

Способ отвода фильтрата: Открытый/Закрытый

Размеры плит: от 400 х 400 мм до 1500 х 1500 мм

Объём камер фильтр-пресса: в пределах от 19 дм3 до 6104 дм3

Поверхность фильтрации: в пределах от 1,8 м2 до 514 м2

Толщина фильтровальной камеры: в 10 - 50 мм

Давление фильтрации: стандартное - 15 бар, но выпускаем также фильтр-прессы, рассчитанные на давление фильтрации макс. до 30 бар

Достигаемый процент сухого вещества фильтр-прессного коржа: 20 - 50%, у некоторых суспензий и 80%

Фильтровальные салфетки
Монофильные
Мультифильные
Моно-мультифильные

Гидравлическая система
С одноходовым или двухходовым гидравлическим цилиндром
Закрытие - ручным гидравлическим насосом или электрогидравлическим агрегатом

Распределение плит
Ручное
Автоматическое (отдельно по одной плите, сразу несколько плит, все плиты одним ходом гидравлического цилиндра)

Модели фильтр-прессов

В нижеследующей таблице приведены лишь ориентировочные данные для фильтровальной камеры толщиной 25 мм. В случае мембранного исполнения приведён объём перед началом прижима мембран.

Точные размеры фильтр-пресса и дальнейшую информацию (напр. исполнительные параметры, описание оснастки) мы внесём в спецификацию в рамках предложения по Вашему конкретному заданию. Фильтр-пресс предлагаем всегда с учётом количества, происхождения, состава и свойств осушаемой суспензии. Для того, чтобы упростить Вам составление точного задания, мы подготовили для Вас Опросный лист.

размер плит (мм) камерное исполнение мембранное исполнение объем (дм3) фильтровальная площадь (м2)
400 x 400 K400 - 19 - 130 1,8 - 11,5
470 x 470 K470 KM470 35 - 194 3,2 - 17,6
630 x 630 K630 KM630 95 - 460 8,4 - 40,4
800 x 800 K800 KM800 221 - 834 19,2 - 73
1000 x 1000 K1000 KM1000 734 - 2790 62 - 236
1200 x 1200 K1200 KM1200 1200 - 3578 114 - 336
1500 x 1500 K1500 KM1500 2095 - 6104 177 - 514
